Folgende Neuerungen erwarten Sie in der Version ArCon +2005:

Mehrschalige Wände

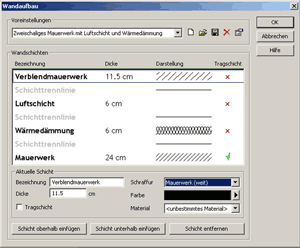

  • ArCon +2005 ermöglicht die Eingabe von mehrschaligen Wandaufbauten. Es kann auf vordefinierte Wandtypen zugegriffen oder eigene Wandtypen können definiert werden.
    Jeder Wandschicht kann eine separate Schraffur zugewiesen werden.
    Diverse Anschlagsituationen bei Öffnungen inkl. Abmauerungen sind ebenfalls individuell einstellbar.
Funktion "Eigenschaften übertragen"
  • Mittels "Eigenschaften übertragen" können jetzt auch die entsprechenden Einstellungen für die Mehrschaligkeit übertragen werden.
    Zusätzlich gibt es in ArCon +2005 die Auswahlmöglichkeit "außen" und "innen" für Wände sowie eine Abfrage bzgl. der Bezugsseite beim Ändern der Wanddicken.
Erweiterung der Schraffurtypen
  • Die Schraffurtypen für Wände wurden erweitert - auch im Zusammenhang mit der Darstellung des mehrschaligen Mauerwerks (Dämmung, Beton, Stahlbeton usw.).
    In dem Zusammenhang können für Schnitte die Schraffuren für Decken und Fußbodenaufbau vom Anwender selbst definiert werden.
Architektengerechte Darstellung


Die architektengerechte Darstellung wurde im Wesentlichen bzgl. einer korrekten Darstellung von Dachgeschoss-Grundrissen und einer verbesserten Schnittdarstellung erweitert.

Dachgeschoss:

  • Linientyp und Art der Füllung definierbar
  • Fülllinien in Dachneigung optional
  • geschnittene Dachdarstellung
  • Wanddarstellung unter Dachflächen anders darstellbar

Schnittdarstellung:

  • Abfrage der Schraffur für die Geschossdecken und den Fußbodenaufbau
  • optionales Ausblenden der Geschosstrennlinien
Geländer-Darstellung
  • Die 2D-Ersatzdarstellung der Geländer wurde verbessert. Es können jetzt über den Linientyp zusätzlich die Linienart, die Linienstärke und -farbe zugewiesen werden.
Tür- und FensterMakros mit festen Maßen


  • Für Tür- und FensterMakros können schon bei der Eingabe feste Maße für Höhe und Breite definiert werden. Beim Platzieren dieser Türen und Fenster kann der Benutzer dann nur aus den vordefinierten Breiten/Höhen auswählen.
Berücksichtigung der WoFIV von 11/2003 bei der Flächenermittlung

Weiche Schatten beim Raytracen
Für eine noch realistischere Darstellung Ihrer Planungen können jetzt optional "weiche Schatten" beim Raytracen angewählt werden.

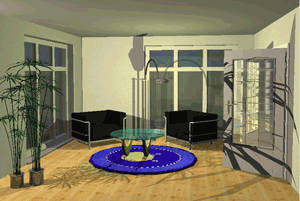

Raytracen ohne weiche Schatten

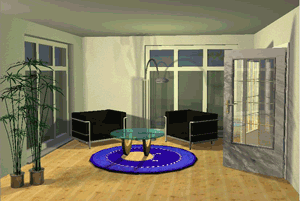

Raytracen mit weichen Schatten
PDF-Export
  • Der in ArCon +2005 integrierte PDF-Export ermöglicht die direkte Ausgabe von Zeichnungen im PDF-Format.
Erweiterung des ArCon - Modellers
  • Neue Solids für Kegel und Pyramide und neue Hilfslinientypen (parallel, parallel mit Abstand, senkrecht zu) erweitern die Einsatzmöglichkeiten für das Erzeugen Ihrer eigenen Objekte.
ArCon - Tool Schornstein
  • Dieses Tool ermöglicht die einfache Höhenanpassung eines Schornsteines in Bezug auf die Dachhaut oder den First.
Erweiterung des Umriss - Editors
  • Der Umriss-Editor - angewendet beim Podest- und Plattendesigner, beim Modeller und bei der Bearbeitung der Wandkonturen wurde praxisgerecht erweitert:

    • DXF-Folien und Hintergrundbilder sind auf einfache Weise unverzerrt skalierbar
    • Eingabemöglichkeit von geschlossenen Polygonen
    • Transparente Darstellung für Konturen und Löcher, damit z.B. darunter liegende Folien sichtbar bleiben
    • Mausrad-Unterstützung

Vereinfachte Handhabung
  • Feste Sturzhöhen
    Für jedes Geschoss kann eine grundsätzliche Sturzhöhe, separat für Fenster und Türen, eingestellt werden. Das vereinfacht dem Benutzer das exakte Platzieren. Diese Festeinstellung ist für abweichende Sturzhöhen im Geschoss selbstverständlich änderbar.
  • Der Linientyp wird pro Wandseite gespeichert, nicht mehr pro Wandelement (Wanddialog).
  • Das "Wand-bearbeiten"-Tool wurde um die Funktion "Wandrichtung umdrehen" erweitert.
  • Schnitte verschieben im Designmodus:
    Im Konstruktionsmodus definierte Schnitte können bei aktivierter Schnittansicht im Designmodus verschoben werden.
